Les Éléments d'Euclide
Les treize livres des Éléments d'Euclide constituent une synthèse remarquable des mathématiques grecques.
Ils ont fondé la méthode synthétique qui, à partir des propriétés géométriques établies précédemment, permet de déduire la propriété cherchée.
Toutes les constructions s'y effectuent uniquement à la « règle et au compas ».
Le texte original des Éléments n'existe pas et nous est connu que de façon apocryphe.
Dans la bibliothèque du Vatican, joint au manuscrit découvert par Peyrard, on aurait découvert un CD, encore plus apocryphe, contenant des figures GéoPlan que nous livrons en exclusivité ci-dessous.
Euclide par Juste de Gand (15e siècle)
Mathématiques et sciences
Euclide et GéoPlan
Ce site, très riche et fréquemment actualisé par un enseignant en retraite, Patrice Debart, concerne les niveaux mathématiques de la 6e à la terminale. Les thèmes et les modes opératoires étant passionnants, nous avons choisi de vous orienter sur l'article concernant Euclide, Thalès et Pythagore qui mêlent histoire et mathématiques, avec une pointe d'humour parfois… Il vous reste à intégrer ce site dans vos favoris, pour enrichir en permanence vos ressources !
Info bulle no 85 Cafoc de Nantes
La géométrie euclidienne
Avant Euclide, les mathématiques grecques se sont développées sans règle de déduction explicite.
La logique d'Aristote était trop fruste pour fonder les raisonnements.
Le « si… alors… » est une conception trop pauvre du langage et jusqu'au XIXe siècle les règles de déduction resteront implicites.
Connaître les Éléments d'Euclide, cet ouvrage fondamental des mathématiques permet de :
• rencontrer le vocabulaire « théorème », « axiome », …
• mettre en oeuvre des démonstrations et raisonnements,
• traduire en langage moderne et rédiger avec rigueur et précision.
Les axiomes comme l'« unicité d'une parallèle » ou les « cas d'égalité des triangles » ont été explicités par Euclide et fournissent un fondement de la géométrie, imparfait certes, mais sur lesquels les autres résultats reposent solidement.
Avec la méthode synthétique, Euclide a organisé la géométrie de manière déductive en donnant, à partir des propriétés géométriques établies précédemment, un raisonnement pour déduire chaque propriété cherchée.
Euclide avec un compas
L'école d'Athènes, selon Raphaël (Détail - chambre de la Signature, Vatican)

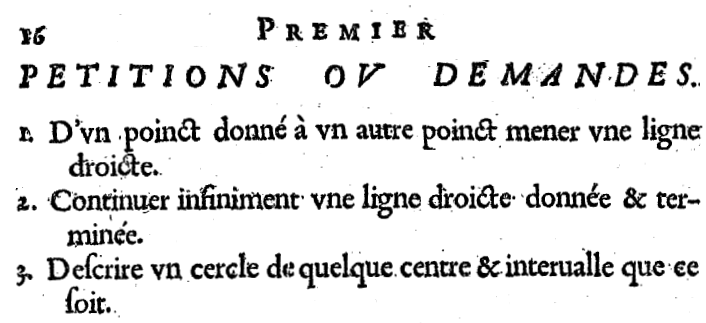

Les Éléments d'Euclide - Livre I - Page 16
I. Définitions - Postulats ou demandes
1. Qu’il soit demandé de mener une ligne droite de tout point à tout point.
2. Prolonger continûment une ligne droite limitée en ligne droite.
3. Décrire un cercle de tout centre et au moyen de tout intervalle.
4. Tous les angles droits soient égaux entre eux.

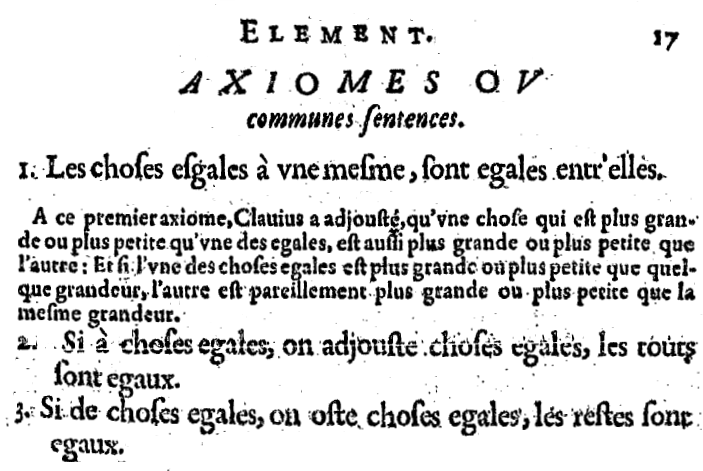

Les Éléments d'Euclide -Livre I - Page 17
Axiomes ou notions communes
1. Les choses égales à une même chose sont égales entre elles.
2. Si, à des choses égales, on ajoute des choses égales, les touts sont égaux.
5. Les doubles du même sont égaux entre eux.
7. Les choses qui s’ajustent les unes aux autres sont égales entre elles.
8. Le tout est plus grand que la partie.

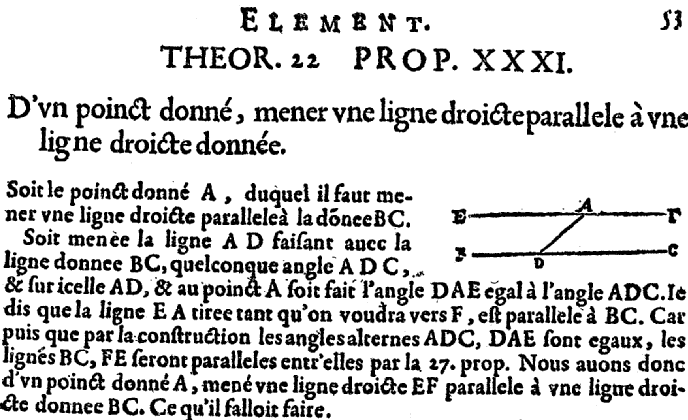

Les Éléments d'Euclide - Livre I - Proposition 31
I 31. Parallèle à une droite passant par un point donné
Proposition 31 du livre I des Éléments : par un point donné, construire une ligne parallèle à une droite donnée.
L'unicité se déduit du postulat 5 : si une droite, tombant sur deux droites, fait les angles intérieurs d'un même côté plus petits que deux droits, ces droites, prolongées à l'infini, se rencontreront du côté où les angles sont plus petits que deux droits.
Ce postulat est par la suite plus souvent énoncé sous la forme : « Par un point il passe une et une seule parallèle à une droite donnée ».
Proposition 1 du Ier livre des Éléments d'Euclide
I 1. Triangle équilatéral
Construire un triangle équilatéral sur une ligne droite donnée et finie.
EXPOSITION. Soit AB une droite donnée et finie (on dirait maintenant un segment [AB]).
DÉTERMINATION. Il faut construire sur la droite finie AB un triangle équilatéral.
CONSTRUCTION. Du centre A et de l'intervalle AB, décrivons la circonférence ACD (demande 3) ; et de plus, du centre B et de l'intervalle BA, décrivons la circonférence BCE ; et du point C, où les circonférences se coupent mutuellement, conduisons aux points A, B les droites CA, CB (demande 1).
DÉMONSTRATION. Car, puisque le point A est le centre du cercle ACD, la droite AC est égale à la droite AB (définition 15); de plus, puisque le point B est le centre du cercle BCE, la droite BC est égale à la droite BA ; mais on a démontré que la droite CA était égale à la droite AB ; donc chacune des droites CA, CB est égale à la droite AB ; or, les grandeurs qui sont égales à une même grandeur, sont égales entre elles (notion 1) ; donc la droite CA est égale à la droite CB ; donc les trois droites CA, AB, BC sont égales entre elles.
CONCLUSION. Donc, le triangle ABC (définition 24) est équilatéral, et il est construit sur la droite donnée et finie AB. Ce qu'il fallait faire.
Rappels
Demande 3. D'un point quelconque, et avec un intervalle quelconque, décrire une circonférence de cercle.
Définition 15. Un cercle est une figure plane, comprise par une seule ligne qu'on nomme circonférence ; toutes les droites, menées à la circonférence d'un des points placés dans cette figure, étant égales entre elles.
Un triangle est une figure trilatère
Définition 24. Parmi les figures trilatères, le triangle équilatéral est celle qui a ses trois côtés égaux.
Construction avec un logiciel de géométrie :
Placer deux points A et B et dessiner le segment [AB],
tracer les cercles de centre A et B et de rayon AB (cercles de centre A passant par B et de centre B passant par A),
tracer C, un des points d'intersection des deux cercles,
tracer les segments [BC] et [AC].
Figure interactive dans GeoGebraTube : triangle équilatéral
Construction à la « règle et au compas » : le triangle équilatéral
Les Éléments d'Euclide - Livre I - Proposition 43
I 43. Partage d'un rectangle en quatre
Dans tout parallélogramme, les compléments des parallélogrammes autour de la diagonale sont égaux entre eux.
Classe de quatrième
I est un point variable sur la diagonale [BC] d'un rectangle ABDC.
On forme deux rectangles. en menant, par I, les parallèles aux côtés du rectangle
Démontrer que les aires des deux rectangles hachurés sont égales.
Télécharger la figure GéoPlan hom_rect.g2w
Vérification assez facile avec GéoPlan : le logiciel ne sait pas calculer l'aire d'un rectangle, mais il sait trouver la moitié de cette aire : l'aire d'un triangle formé par deux côtés et une diagonale.
Indication : (AB) étant parallèle à (CD), la propriété de Thalès dans les triangles rectangles BIF et CIE permet d'écrire : IF/IE = IB/IC.
De même (BD) étant parallèle à (AC), la propriété de Thalès dans les triangles BIH et CIG permet d'écrire : IH/IG = IB/IC.
Par transitivité IF/IE = IH/IG.
Le produit des « extrêmes » est égal au produit des « moyens » : IF × IG = IE × IH.
Aire(IHDE) = Aire(AFIG).
Voir cas de parallélogrammes : calcul d'aires
Voir aussi : Figure interactive dans GeoGebraTube : Aire minimale de deux carrés dans un carré

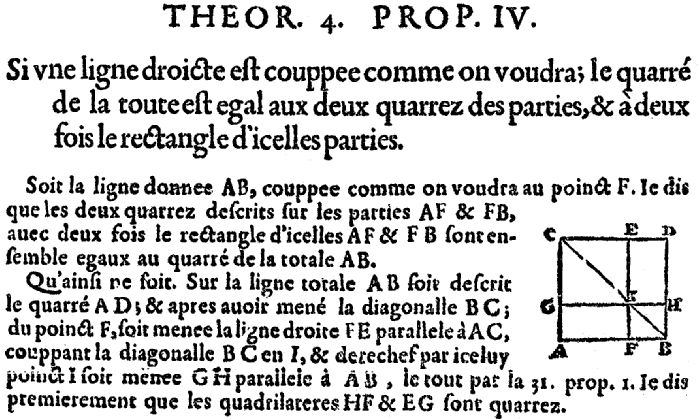

Les Éléments d'Euclide - Live II - Proposition 4
II 4. Identité remarquable : carré d'une somme
Si une ligne droite est coupée comme on voudra, le carré de la droite entière est égal aux carrés des segments et à deux fois le rectangle contenu sous les deux segments.
Dans le carré ABDC, on a la démonstration, par les aires, de l'identité remarquable :
(a + b)2 = a2 + b2 + 2ab.
Télécharger la figure GéoPlan hom_rect2.g2w
II 5. Gnomon
Le gnomon est un mot latin, d'origine grecque, qui désigne l'aiguille de cadran solaire, et par extension le cadran solaire.
En Géométrie, avec Euclide, dans un parallélogramme, l'un quelconque des parallélogrammes décrit autour du diamètre avec ses deux compléments est appelé gnomon.
Le gnomon d'un parallélogramme est donc la figure à ajouter pour obtenir un nouveau parallélogramme semblable au précédent.
Lorsque le parallélogramme est un rectangle, le gnomon est alors une sorte d'équerre.
Pour un point I du diamètre [BC] d'un parallélogramme ABDC, le parallélogramme AFIG est dit décrit autour de ce diamètre.
Ses compléments sont les parallélogrammes FBHI et GIEC (de même aire).
Ces deux figures, avec le parallélogramme IHDE forment, dans leur ensemble, le gnomon (hachuré) FBDCGI du parallélogramme AFIG.
Voir extension aux figures semblables : nombre d'or
Papyrus trouvé à Oxyrhynque
Extrait d'Euclide le Stoichéiôtês de Bernard Vitrac
Oxyrhynque est une cité située au bord du Nil à une soixantaine de kilomètres en amont du Caire. On y a trouvé de nombreux papyri grecs, dont ce fragment des Éléments d'Euclide.
Le diagramme est tracé à main levée et sans lettrage
Remarquer l' écriture “continue” : les mots ne sont pas séparés et il n’y a ni ponctuation, ni accentuation.

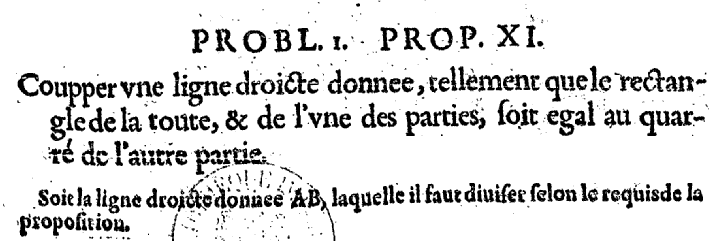

Les Éléments d'Euclide - Livre II - Proposition 11
II 11. Carré et rectangle de même aire - Section dorée
Voir aussi : II 14. quadrature du rectangle
Couper une ligne droite telle le rectangle de la toute et de l'une des parties, soit égal au carré de l'autre partie.
Sur un segment [AB] de longueur a, trouver un point G tel que le carré de côté AG ait même aire que le rectangle de longueur a et de largeur BG.
Construction
Après avoir construit le carré ABCD de côté [AB], on note E le milieu de [AD].
Le cercle (c2) de centre E et de rayon EB coupe (AD) en F du côté de A.
Le cercle (c3) de centre A et de rayon AF coupe [AB] en G.
On complète avec le point H le carré de côtés [AF] et [AG].
La droite (GH) coupe (DC) en I.
La carré AGHF a même aire que le rectangle GBCI.
Télécharger la figure GéoPlan rectangle_egal_carre.g2w
Solution algébrique : une équation du second degré
Avec AB = BC = a, posons AG = x, alors GB = a - x.
L'égalité des aires donne x2 = a(a - x),
soit l'équation x2 + ax - a2 = 0 qui a pour solution positive :
x =
a.
IH =
a, on trouve le nombre d'or.
Télécharger la figure GéoPlan rectangle_egal_carre2.g2w

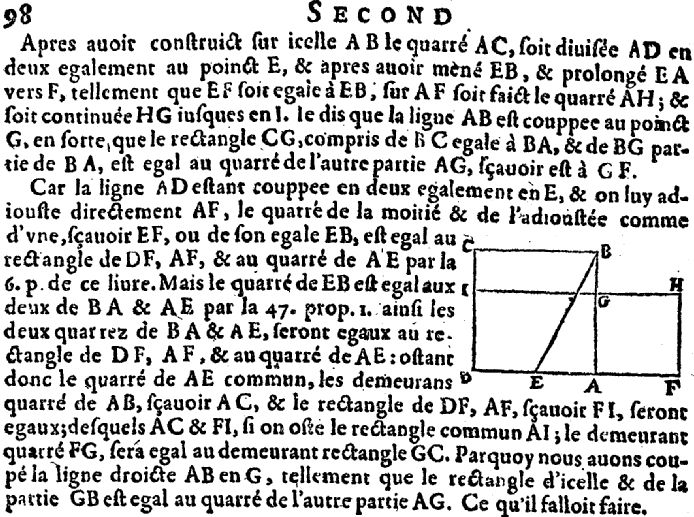

Les Éléments d'Euclide - Livre II - Page 98
VI 30. Construction de la section dorée
VI 30.a. Partage d'un segment en « extrême et moyenne raison »
Partage d'un segment [AB] en « moyenne et extrême raison » : étant donné deux points A et B, trouver un point D tel que B, D et A forment une section dorée ; et trouver un point M tel que A, B et M forment une section dorée.
Construction
On considère une droite (AB) et sur la perpendiculaire à (AB) en A un point C tel que AC = AB.
On note I le milieu de [AB]. Le cercle (c2) de centre I et de rayon IC coupe (AB) en D du côté de A. Le cercle (c3) de centre A et de rayon AD coupe [AB] en M.
Preuve par le calcul
On vérifiera facilement, en prenant AB comme unité (AB = 1) que les résultats font intervenir le nombre d'or :
AI =
; CA = AB = 1 ; DI = IC =
;
AM = DA = DI - AI = - = =
= φ - 1 ≈ 0,618 ;
MB = AB - AM = 1 - = 2 - φ ≈ 0,382 ;
Nombre d'or : DB = DI + IB = + = φ ≈ 1,618.
Inverse du nombre d'or : MA = ;
= φ ;
= MB × = (1 - ) × φ = φ - 1 = = .
= d'où
= φ : le point M réalise la section dorée du segment [AB].
Remarque : le cercle (c3) coupe le segment [AC] en P qui réalise la section dorée de ce segment.

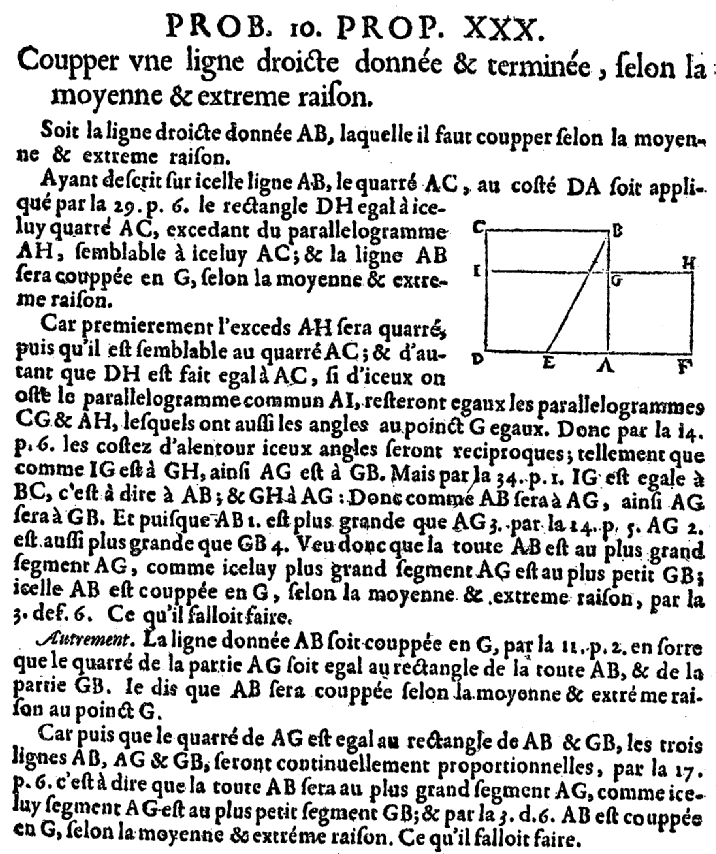

Les Éléments d'Euclide - Livre VI - Proposition 30
VI 30.b. Couper une ligne droite selon la moyenne raison
VI 30.c. Numérisation de la géométrie
Construction avec deux carrés
Placer deux points A et B, tels que AB = 1.
Après avoir construit le carré ABCD de côté [AB], on note E le milieu de [AD].
Le cercle (c2) de centre E et de rayon EB coupe (AD) en F du côté de A.
Le cercle (c3) de centre A et de rayon AF coupe [AB] en G.
On complète avec le point H le carré de côtés [AF] et [AG].
La droite (GH) coupe (DC) en I.
Le point G partage le segment [AB] en moyenne raison.
Remarque : les points M et F partagent le segment [AD] en moyenne et extrême raison.
Calculs algébriques
Le carré AGHF a pour côté AG = ,
son aire est AG2 =
.
Le rectangle GBCI a pour longueur CB = 1
et pour largeur GB = AB - GA =1 - = 2 - φ.
Son aire est 2 - φ.
Il a été démontré dans la page suites que = 2 - φ.
Le rectangle GBCI et le carré AGHF ont la même aire : GB × AB = AG × AG.
AB/AG = AG/GB : on a bien une section dorée du segment [AB].
