Technique GéoPlan : dans les exercices de cette page est utilisée une seule figure avec deux cadres : le cadre de gauche pour la figure géométrique, le cadre de droite pour une fonction.

1. Aire minimum de deux demi-disques

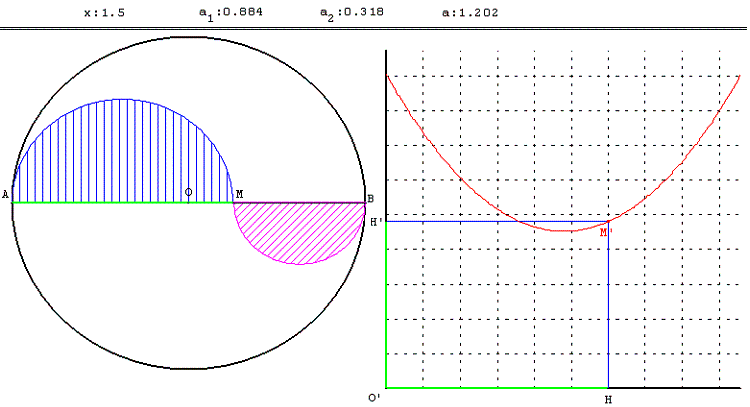

figure geometrique et optimisation d'une fonction - aire d'une lunule - copyright Patrice Debart 2003

On considère la figure suivante : (C) est un cercle de centre O et de rayon 1, [AB] est un diamètre.
À partir d'un point M de [AB], tracer deux demi-cercles de diamètre [AM] et [MB] (voir figure ci-dessous).
Il s'agit de trouver la position du point M où la somme des aires des demi-disques est minimum.

Indication

Le problème est posé dans le cadre géométrique. En appelant x le rayon d'un des demi-cercles, l'aire de la partie hachurée est égale à :
π (2x² – 2x + 1) / 2. La résolution s'effectue dans le cadre algébrique.

Technique GéoPlan

Dans chacun de mes exemples, déplacer le point variable de la fenêtre de gauche avec la souris ou les flèches du clavier.

La touche T permet le Tracé point par point du graphe de la fonction,
touche S pour Sortir du mode trace,
touche L pour le dessin en bloc de la représentation graphique.

Télécharger la figure GéoPlan min_lunules.g2w

2. Arbelos d'Archimède

Arbelos d'Archimède, tricercle de Mohr ; tranchet du cordonnier ou couteau du savetier : domaine compris entre trois demi-cercles tangents deux à deux

2.a. Aire de l'arbelos

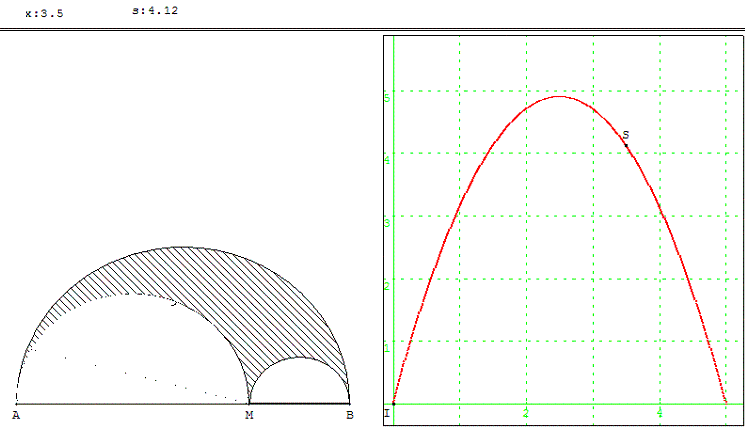

figure geometrique et optimisation d'une fonction - surface de l'arbelos d'Archimède - copyright Patrice Debart 2003

On considère un arbelos formé par un demi-cercle de diamètre AB = 5, M étant un point du segment [AB], les deux demi-cercles de diamètres [AM] et [MB].

On considère un demi-cercle de diamètre AB = 5. M est un point variable du segment [AB]. On construit les demi-cercles de diamètres [AM] et [MB].

Télécharger la figure GéoPlan arbelos.g2w

Arbelos d'Archimède - copyright Patrice Debart 2003

Si AM = x et AB = 5, l'aire de l'arbelos est π × AM × MB = πx (5 – x),
pour x = 1 ou x = 4 l'aire de l'arbelos est égale à π soit 8/25 de l'aire du demi-disque de diamètre [AB].
Pour x = , l'aire maximale est égale à la moitié de l'aire du demi-disque de diamètre [AB].

La perpendiculaire à [AB] au point M coupe le grand demi-cercle au point C.

(CM) est la hauteur, issue du sommet de l'angle droit, du triangle rectangle ABC ; MC est moyenne géométrique des projections des petits côtés sur l'hypoténuse :
MC² = AM × MB = x (5 – x).
On a donc MC = = , AC = = et BC = = .

Le cercle (c), de diamètre [MC], a la même aire que celle de l'arbelos : π × MC².
Il coupe les petits côtés du triangle ABC en D et E situés sur les petits demi-cercles. La droite (DE) est une tangente commune à ces deux demi-cercles.

Télécharger la figure GéoPlan arbelos2.g2w

2.b. Cercles d'Archimède

cercles d'Archimède - copyright Patrice Debart 2003

en : Archimedes’ circles
de : Willingskreise

Les cercles jumeaux d'Archimède (c) et (c’) sont deux cercles inscrits dans l'arbelos, simultanément tangents à la droite (MC), au demi-cercle de diamètre [AB], au demi-cercle de diamètre [AM] pour (c) et au demi-cercle de diamètre [BM] pour (c’).

Ces deux cercles ont même diamètre d = = , si AB = 5 (calcul d'Archimède, à l'aide des diamètres des trois demi-cercles formant l'arbelos, dans le livre des lemmes).
Dans un repère orthonormé d'origine A, tel que B(5, 0), les centres ont pour coordonnées O(x - , ) et O’(x + , ) (Pythagore dans les triangles rectangles formés par le centre d'un cercle jumeau, sa projection sur (AB) et le centre du demi-cercle correspondant).

La ligne des centres (OO’) coupe, à l'extérieur de [OO’], le cercle (c) en D et le cercle (c’) en E.
Le cercle de diamètre [DE] est tangent aux cercles (c) et (c’). Ce cercle est le plus petit cercle contenant les deux cercles jumeaux.

Son aire π × DE² est la même aire que π × MC², celle de l'arbelos, car DE = OO’ + d = MC.

(Ces constructions sont analytiques, il manque une preuve synthétique)

Télécharger la figure GéoPlan arbelos3.g2w

3. Aire maximum de deux lunules d'Hippocrate de Chios

Trouver la position du point A où la somme des aires des deux lunules est maximum.

Le point M a pour coordonnées x et a₁ où x est la mesure de l'angle ACB en radians et a₁ l'aire des lunules.

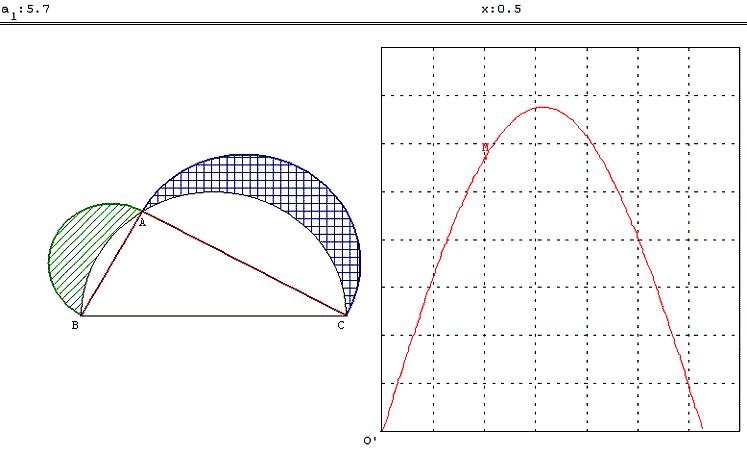

figure geometrique et optimisation d'une fonction - aire de deux lunules d'Hippocrate- copyright Patrice Debart 2003

Remarque : d'après le théorème des deux lunules, la somme des aires des deux lunules est égale à l'aire du triangle rectangle ABC.
On retrouve bien le fait que l'aire du triangle est maximale lorsque la hauteur issue de A est maximale.
Ce maximum est atteint lorsque le point A est au milieu du demi-cercle de diamètre [BC], la hauteur est alors égale à BC/2, rayon du demi-cercle ; les deux lunules sont alors de même aire égale à BC²/8.

Télécharger la figure GéoPlan max_lunules.g2w

4. Le quadrilatère qui tourne

Quadrilatère variable inscrit dans un rectangle

ABCD est un rectangle de longueur a = 9 et de largeur b = 6.
Sur les côtés respectifs de ce rectangle on place les points M, N, P et Q
tels que AM = BN = CP = DQ = x.

– Où faut-il placer M pour que l'aire du quadrilatère MNPQ soit la plus petite possible ?

Variante : carré variable inscrit dans un carré

ABCD est un carré.
Sur les côtés respectifs de ce carré on place les points M, N, P et Q
tels que AM = BN = CP = DQ = x.

– Montrer que MNPQ est un carré.
– Pour quelle position du point M, l'aire du carré est-elle minimum ?

Classe de première S

L'objectif de cette activité est d'introduire l'outil fonction sous sa forme algébrique : lorsque l'on déplace le point M sur [AB] étudier les variations de l'aire du parallélogramme y = A(x) de MNPQ.
Cet outil prenant du sens comme moyen de résolution d'un problème : trouver x pour que l'aire soit minimale.

Dans le cadre de droite est représenté le point S(x, y) permettant d'étudier l'aire y du parallélogramme.

Exercice sur la forme canonique de l'équation du second degré :

Leçons de mathématiques à l'oral du CAPES
CRDP de Franche-Comté - 2001

Suzette Rousset-Bert - Petit x n^o 56 - IREM de Grenoble - 2001

Aire d'un quadrilatère dans un rectangle

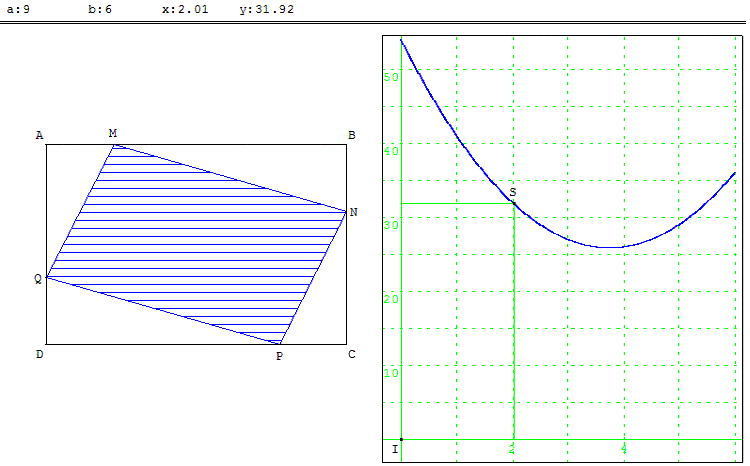

figure geometrique et optimisation d'une fonction - le quadrilatère qui tourne- copyright Patrice Debart 2003

Si a = 9 et b = 6 l'aire du quadrilatère MNPQ est égale à l'aire du rectangle ABCD moins l'aire des quatre triangles rectangles de côté x et a–x ou b–x.
L'aire du rectangle ABCD est ab = 54.
L'aire de ces quatre triangles est celle deux petits rectangles
x (a–x) + x (b–x) = x (a + b – 2x) = (a + b) x – 2x² = 15 x – 2x².

On a donc : A(x) = 2x² – 15 x + 54
et, par la méthode de complétion du carré, on a : A(x) – A(15/4) = 2(x – 15/4)².
Le minimum de l'aire est atteint pour x = 15/4 = 3,75.

Dans le cas général on a : A(x) = 2x² – (a + b) x + ab
et A(x) – A((a+b)/4) = (4x – a – b)²/8.
Le minimum de l'aire est atteint pour x = (a + b)/4.

Télécharger la figure GéoPlan quadrilatere_tourne.g2w

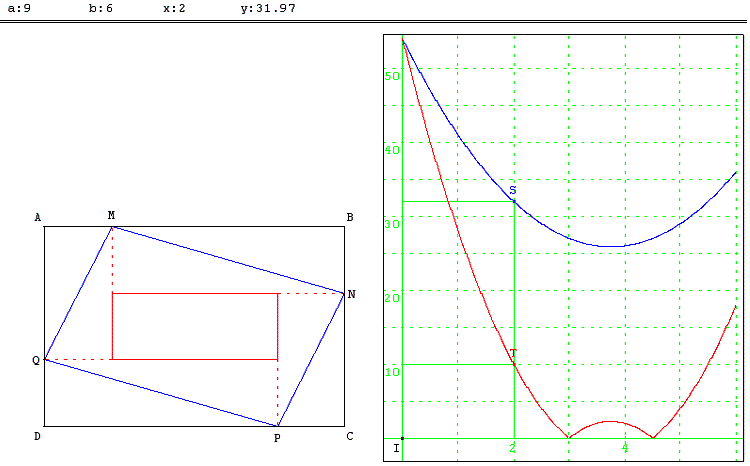

Aire du parallélogramme variable et d'un rectangle

Si 0 < x < b/2 ou a/2 < x < b l'aire du parallélogramme MNPQ est égale à la somme de l'aire B(x) du petit rectangle contenu dans la figure et l'aire (a + b) x – 2x² des quatre triangles rectangles.
Si b/2 < x < a/2 il faut calculer la différence.

Vérifier que le minimum de l'aire du parallélogramme bleu est atteint lorsque le petit rectangle rouge est un carré.
Pour cela, dans le cadre de droite sont représentés les points S(x, y) et T(x, z) permettant d'étudier l'aire y du parallélogramme et l'aire z = B(x) du petit rectangle.

Télécharger la figure GéoPlan quadrilatere_tourne_2.g2w

Problème repris dans la page : nosdevoirs.fr

Multiplication d'un parallélogramme

Rectangle mobile inscrit dans un rectangle

5. Rectangle inscrit dans un quart de cercle

Aire maximale d'un rectangle dans un quart de cercle

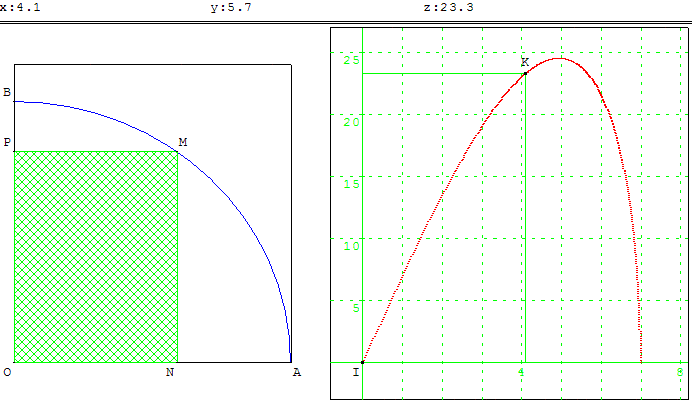

figure geometrique et optimisation d'une fonction - aire d'un rectangle inscrit dans un cercle - copyright Patrice Debart 2003

De tous les quadrilatères de périmètre donné, celui qui a l'aire maximum est le carré.
De toutes les figures de périmètre donné, celle qui a l'aire maximum est le disque (problème de la reine Didon, issu du mythe de la création de Carthage).

Énoncé

AB est le « quart de cercle » situé sur le cercle de centre O et de rayon 7. ONMP est un rectangle de diagonale [OM], les côtés [OA] et [OB] sont situés sur les axes (OA) et (OB).
Où doit être situé le point M sur cet arc pour que l'aire du rectangle soit maximale ?

Indication

x = ON, y = OP ; OM² = ON² + OP² = x² + y² = 7² donc y² = 49 – x² soit y = .
L'aire du rectangle est xy = .

Cette aire est maximale lorsque x = 7≈ 4,95 (voir étude de la fonction paragraphe suivant).

Lorsque le point M est variable sur le segment [AB], on trouve une parabole : voir analyse en 1L.

Télécharger la figure GéoPlan max_rectangle.g2w

Périmètre maximal d'un rectangle dans un quart de cercle

Classe de 2^nde

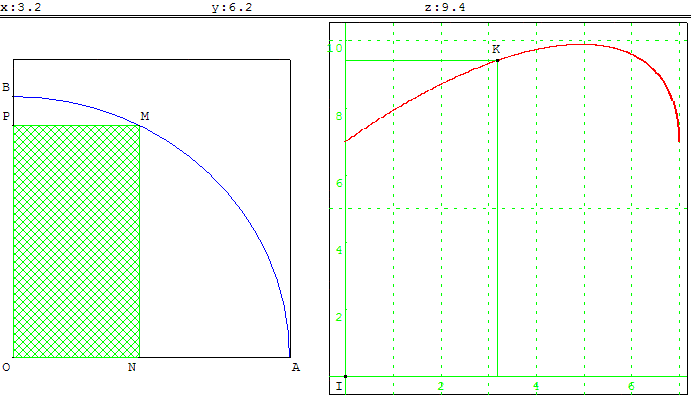

figure geometrique et optimisation d'une fonction - perimètre d'un rectangle inscrit dans un cercle - copyright Patrice Debart 2003

Où doit être situé le point M sur cet arc pour que le périmètre du rectangle ONMP soit maximal ?

Télécharger la figure GéoPlan max_rectangle_peri.g2w

Variante

ÉduSCOL - Terminale S - Banque de sujets 2005 - Sujet 30

Soit C un cercle de rayon 4 cm.
Quelle est l'aire maximale d'un rectangle dont les sommets sont sur le cercle.

6.a. Aire maximum d'un triangle inscrit dans un cercle

Pour tout triangle inscrit dans un cercle et non équilatéral, il existe un triangle isocèle inscrit dans le cercle, d'aire strictement plus grande.

Démonstration : si ABC est un triangle inscrit tel que AB ≠ AC. Soit A’ le milieu de l'arc BC contenant A.
La distance de A’ au côté (BC) est supérieur à la distance de A’ à (BC), la hauteur issue de A au triangle ABC est supérieure à celle issue de A’à A’BC.
donc aire(ABC) > aire(A’BC).

Corollaire : les triangles inscrits dans un cercle d'aire maximale (s'ils existent) sont les triangles équilatéraux.

Triangle isocèle inscrit dans un cercle

Solution graphique de ce problème d'optimisation géométrique : pour démontrer, il est possible de se restreindre à l'ensemble des triangles isocèle.

Classe de première S

Données : le triangle ABC, isocèle au sommet A, est inscrit dans un cercle (c) donné de centre O et de rayon 1.

Trouver le triangle inscrit d'aire maximale

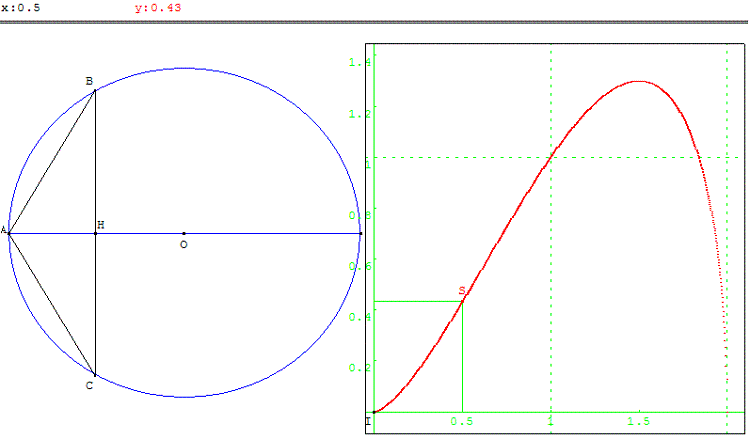

figure geometrique et optimisation d'une fonction - aire d'un triangle inscrit dans un cercle - copyright Patrice Debart 2003

H est un point variable du diamètre [AJ] du cercle (c). La perpendiculaire en H à (AO) coupe le cercle en B et C. Le triangle isocèle ABC est inscrit dans le cercle (c).

Soit x = AH, la longueur de la hauteur en A du triangle ABC, variant de 0 à 2. L'aire y du triangle ABC est représentée dans le cadre de droite par le point S(x, y).

En déplaçant le point H, on peut conjecturer que l'aire est maximale pour x = et ABC est un triangle équilatéral.

Télécharger la figure GéoPlan max_triangle.g2w

Indications

Le cercle (c) ensemble des points B tels que BO² = (x – 1)² + y² = 1,
a pour équation x² + y² – 2x = 0 dans un repère d'origine A.
D'où BH = . L'aire du triangle est A(x) = x.
Montrer que A() est le maximum, revient à démontrer que x²(2x – x²) ≤ ,
soit 16x⁴ – 32x³ + 27 ≥ 0.

16x⁴ – 32x³ + 27 = (2x – 3)² (4x² + 4x + 3) est positif pour x appartenant à [0, 2].

6.b. Triangle inscrit dans un cercle de périmètre maximal

Terminale S - ÉduSCOL - Épreuve pratique 2007 - Sujet 027

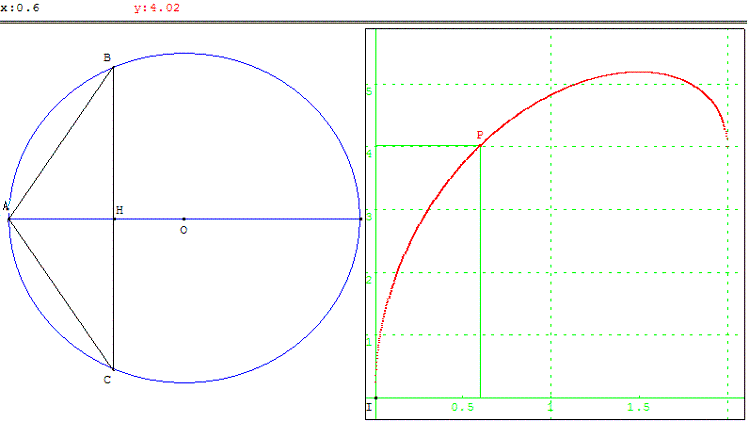

figure geometrique et optimisation d'une fonction - perimètre d'un triangle inscrit dans un cercle - copyright Patrice Debart 2003

Le triangle ABC, isocèle de sommet A est inscrit dans un cercle (c) donné de centre O et de rayon 1.

Soit x = AH et y représente dans cette deuxième figure le périmètre du triangle ABC. Dans le cadre de droite est représenté le point P(x, y).

En déplaçant le point H, on peut conjecturer que le périmètre est maximal pour la même valeur x = . et ABC est encore un triangle équilatéral.

Télécharger la figure GéoPlan max_triangle1.g2w

Utilisation du logiciel GéoPlan

Sur une même figure, dans le cadre de droite sont représentés simultanément les points S(x, y) et P(x, z) où y est l'aire du triangle ABC et z est le périmètre du triangle ABC. L'intérêt est de suivre simultanément les positions correspondantes de S et P et de montrer que le maximum de chaque fonction est atteint pour la même valeur de x.

Télécharger la figure GéoPlan max_triangle2.g2w

Il est aussi possible d'étudier les variations en fonction de x = BC : télécharger la figure GéoPlan max_triangle3.g2w et vérifier que l'aire et le périmètre sont maximums lorsque ABC est un triangle équilatéral.

6.c. Triangle d'aire donnée et de périmètre minimum

La méthode pour résoudre ce problème est voisine de celle utilisée pour le problème 6.a. :
Pour tout triangle non équilatéral, il existe un triangle isocèle de périmètre strictement plus petit.

Corollaire : les triangles d'aire donnée et de périmètre minimal (s'ils existent) sont les triangles équilatéraux.

Trouver le triangle isocèle de périmètre minimal.

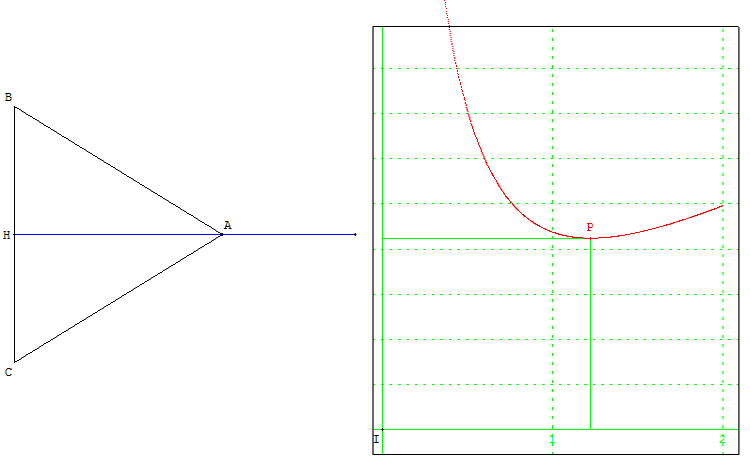

figure geometrique et optimisation d'une fonction - triangle de perimètre minimum - copyright Patrice Debart 2003

Données : le triangle ABC, isocèle au sommet A, a pour aire s.

Soit x = AH, la longueur de la hauteur en A du triangle ABC, variant de 0 à 2.

Dans un repère d'origine H, A pour coordonnées (x, 0), B(0, 2s/x) et C(0, - 2s/x).

Le périmètre y = 2 AB + BC du triangle ABC est représentée dans le cadre de droite par le point P(x, y).

En déplaçant le point A, on peut conjecturer que le périmètre est minimum lorsque ABC est un triangle équilatéral.

Télécharger la figure GéoPlan max_perim_triangle.g2w

6.d. Triangle de périmètre donné et d'aire maximum

De tous les triangles de périmètre donné, et dont un côté a une longueur donnée, celui qui a l'aire maximum est le triangle isocèle qui a pour base ce côté.
De tous les triangles de périmètre donné, celui qui a l'aire maximum est le triangle équilatéral.

7. Fonction définie par une aire

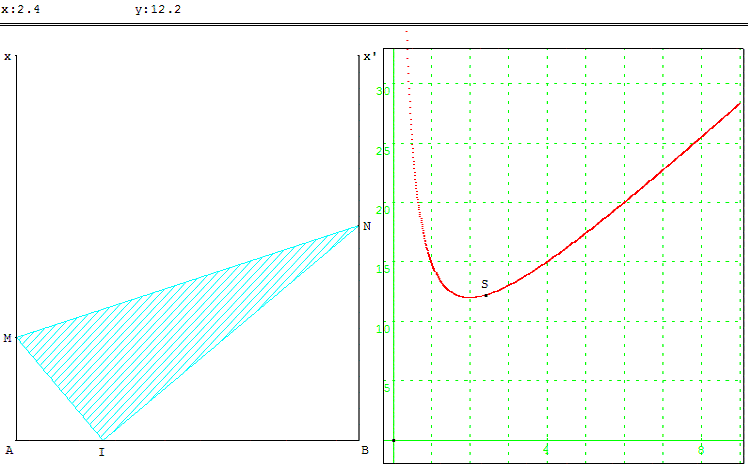

figure geometrique et optimisation d'une fonction definie par une aire - copyright Patrice Debart 2003

Énoncé (Première S)

Dans la figure ci-dessous AB = 8, AI = 2. [Ax) et [Bx’) deux demi-droites perpendiculaires à [AB]. M est un point variable sur [Ax) et N est le point [Bx’) tel que le triangle MIN est rectangle en I.

Soit x = AM et y = A(x) l'aire du triangle.

Résolution du problème

On se propose de faire une étude algébrique du comportement de A(x) lorsque M décrit [Ax).

Montrer que les côtés des triangles MAI et IBN sont proportionnels.

En déduire que A(x) = et étudier la fonction.

Télécharger la figure GéoPlan fct_aire_triangle.g2w

8. Deux cercles tangents, tangents à un carré

Olympiades Poitiers 2002

Énoncé

Soit un carré ABCD de côté a. Un cercle (c) intérieur au carré est tangent à (AB) et (AD). Un cercle (c’), intérieur au carré est tangent extérieurement à (c) ainsi qu'aux droites (CB) et (CD).

Soit S la somme des aires des cercles (c) et (c’). Quelles sont les valeurs maximales et minimales de S ?

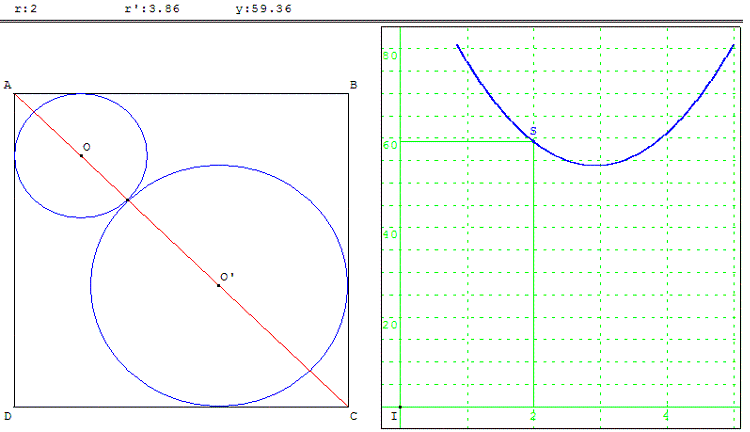

figure geometrique et optimisation d'une fonction - 2 cercles tangents dans un carré - copyright Patrice Debart 2003

Indication

Les centres O et O’ des cercles étant à égale distance des côtés, ils sont situés sur la diagonale [AC] du carré.

Les rayons r et r’ des cercles vérifient :

OA + r + r’ + O’C = AC = a
(r + r’) (1 + ) = a

C'est-à-dire : r + r’ = a (2 – )

Les cercles étant situés à l'intérieur d'un carré de côté a, leurs rayons restent inférieurs à .
On en déduit que chaque rayon appartient à l'intervalle .

La somme des aires des deux cercles est :

S = π(r² + r’²) = [(r + r’)² – (r – r’)²] = [(6 – 4) a² – (r – r’)²]

On en déduit immédiatement que cette aire est minimale quand
r = r’ = et vaut alors S_min = π(3 – 2 )a².

Et l'aire est maximale quand r est maximal et r’ minimal (ou inversement),
c'est-à-dire lorsque r = et r’ = .

On obtient alors S_max = [(6 – 4)a² – (–1 + )²a²] = (9 – 6)a².

Télécharger la figure GéoPlan deux_cercles.g2w

Sujet repris à Bordeaux, aux olympiades 2008

Variante : classe de seconde

Résoudre avec l'algèbre un problème de géométrie.

Dans un carré de côté 4 cm, comme ci-dessus, inscrire deux cercles centrés sur la diagonale, tels que le rayon de l'un soit le double du rayon de l'autre.

Indication : comme ci-dessus : r + 2r = a (2 – ), soit r = (2 – ).

Voir aussi : remplir un carré avec deux cercles de même rayon

9. Aire d'un rectangle inscrit dans un triangle

Classe de seconde

figure geometrique et optimisation d'une fonction - aire maximale - copyright Patrice Debart 2003

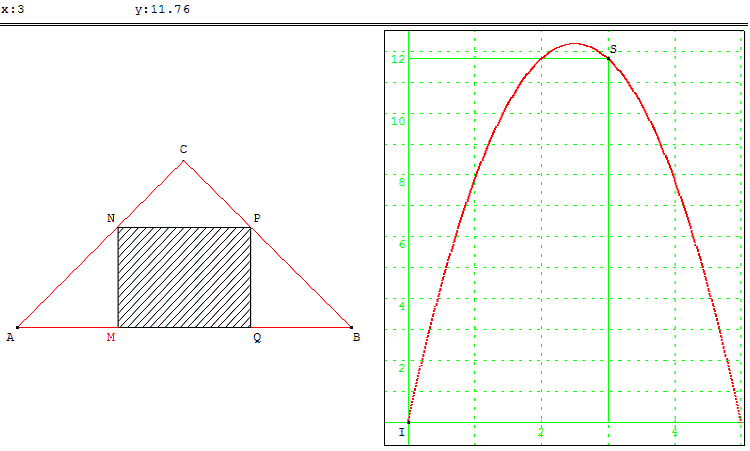

ABC est un triangle rectangle et isocèle en C tel que AB = 10.
Soit J le milieu de [AB] et M est un point de [AJ]. On note x la longueur AM.
On construit le rectangle MNPQ inscrit à l'intérieur du triangle ABC : N sur [AC] ; P sur [BC] et Q sur [JB].

1) Exprimer les longueurs MN et MQ en fonction de x.
2) on note A(x) l'aire du rectangle MNPQ. Exprimer A(x) en fonction de x
et montrer que A(x) = −2(x – )² + .
3) Étudier le sens de variation et dresser le tableau de variation de la fonction A sur [0 ; 5].
4) Quelle est la position du point M sur [AB] pour laquelle l'aire du rectangle MNPQ est maximale ?

Quelles sont les positions du point M pour lesquelles la longueur du rectangle est le double de la largeur ?
Variante : les positions pour lesquelles la longueur est égale à quatre fois la largeur ?

Télécharger la figure GéoPlan rct_ds_triangle.g2w

Voir aussi : aire maximale d'un rectangle inscrit dans un triangle

Table des matières

Menu optimisation

Dans d'autres pages du site

Seconde : Problèmes d'optimisation

1S - TS : Problèmes d'optimisation

Recherche d'extremum au CAPES

Téléchargement

Télécharger maxi_mini.pdf : ce document au format « .pdf » d'Adobe Acrobat

Google considère l'URL originale comme une erreur de type "soft 404" .

Page n^o 42, créée le 31/5/2003
mise à jour le 7/10/2013
